Технологи АО «Химтраст» провели испытания эмали ХВ-124 по ГОСТ 9.403–80 «Методы испытаний на стойкость к статистическому воздействию жидкостей». Пластины с лакокрасочным покрытием (далее — ЛКП) погрузили в агрессивную среду и выдержали в течение требуемого времени. Жидкости для испытаний использовали в соответствии с ГОСТ 10144-89.
Нормы стойкости эмали к действию жидкостей в соответствии с ГОСТ 10144-89 приведены в таблице:
| Жидкость | Норма стойкости эмали, ч |
| трансформаторное масло | 24 |
| бензин марки АИ-92 | 8 |
| дистиллированная вода | 24 |
| сода кальцинированная, 2% раствор в воде | 24 |
Проведение испытаний
Эмаль ХВ-124 нанесли на обе стороны пластины в три слоя. Толщина каждого слоя — 30–50 мкм. Перед испытаниями ЛКП выдержали в течение 5 суток при температуре (20±2) °С. Подготовили образцы и поместили их в емкости с жидкостями.
|

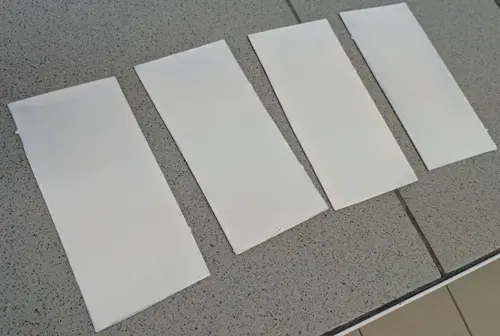

1. Подготовка пластин с ЛКП для испытаний. |
|

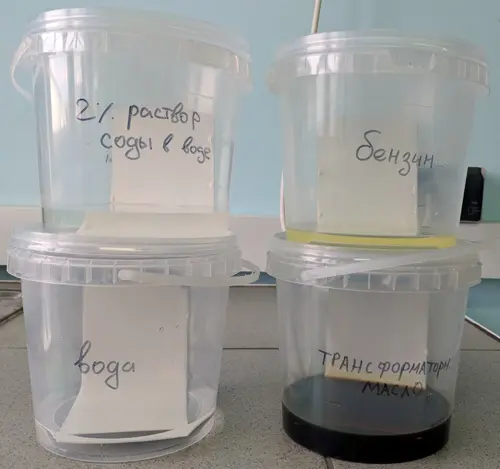

2. Выдержка пластин в течение заданного времени. |
|

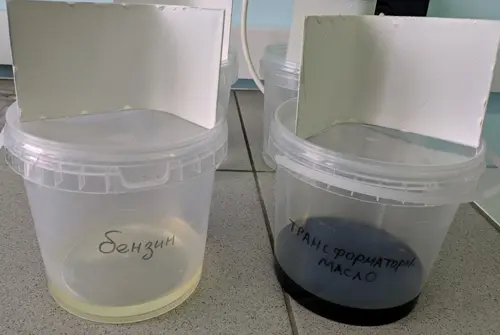

3. Состояние ЛКП после статического воздействия бензина и трансформаторного масла. |
|

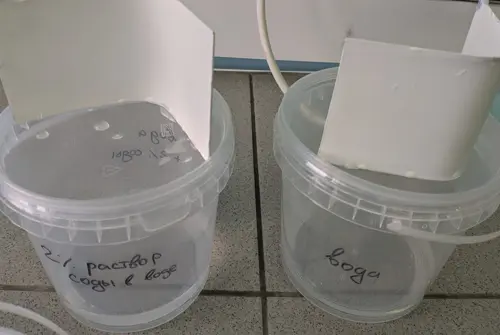

4. Состояние ЛКП после статического воздействия воды и 2% водного раствора кальцинированной соды. |
Заключение из результатов испытаний эмали ХВ-124
После воздействия жидкостей по ГОСТ в течение заданного времени ЛКП с эмалью ХВ-124 не отслоилось, не сморщилось, не побелело, не изменило блеск и оттенок. Характеристики эмали ХВ-124 соответствуют ГОСТ 10144-89. После нанесения на загрунтованную поверхность эмаль ХВ-124 проявляет защитные свойства в условиях умеренного климата в течение 6 лет.
